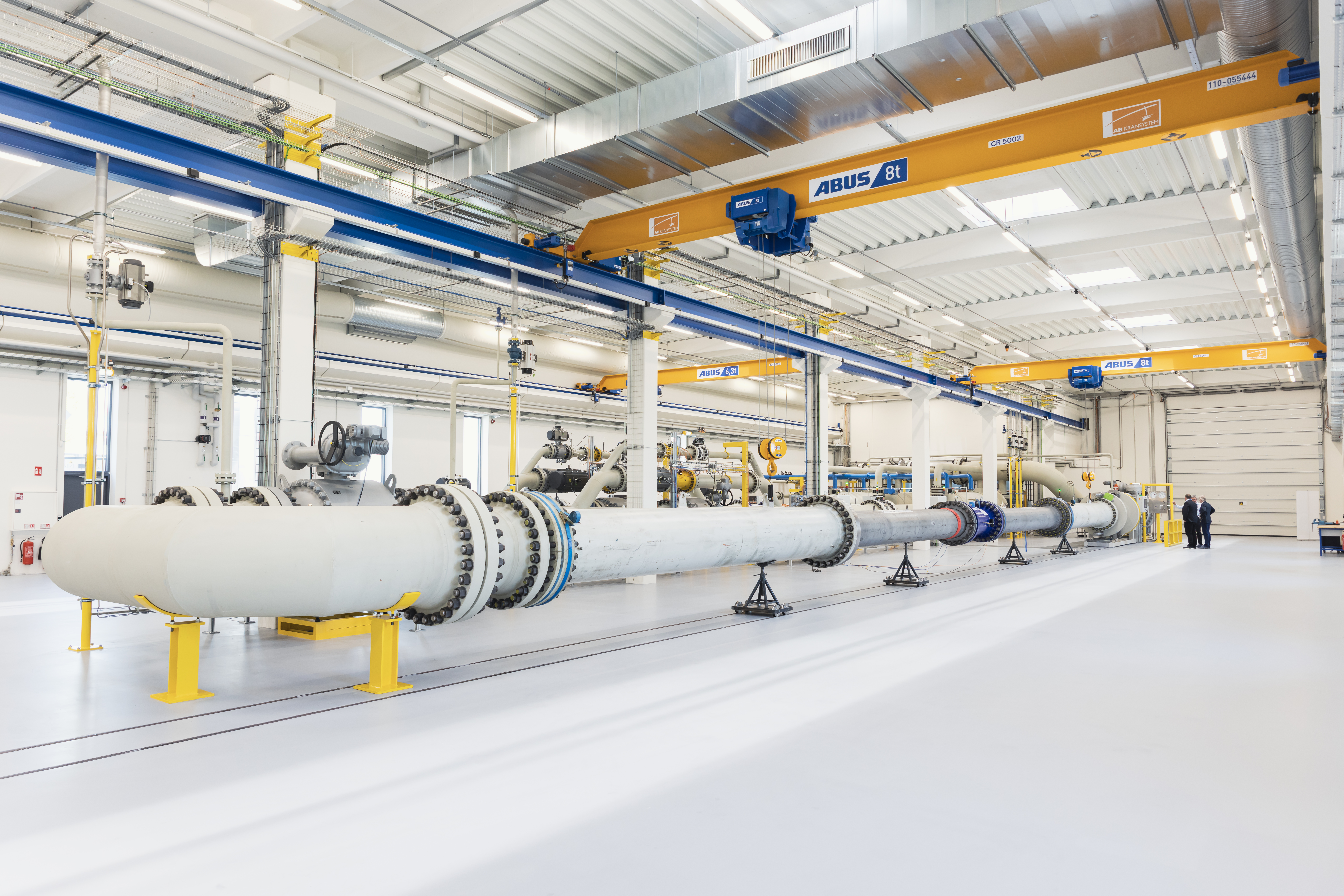

MEGA loop højtrykskalibreringsfacilitet

MEGA loop-faciliteten understøtter producenter af gasflowmålere med stor diameter samt operatører af gastransmissionssystemer, der har behov for pålidelig kalibrering under højtryksforhold. Behovet opstår, når gasflowmålere skal kalibreres under driftsforhold, der svarer til de faktiske forhold i installationen. Usikkerhed i storskala gasmåling kan medføre økonomisk eksponering, regulatorisk risiko og reduceret tillid til afregningsdata.

Faciliteten muliggør kalibrering under forhold, der repræsenterer reel gasinfrastruktur, og leverer dokumenteret måleusikkerhed og anerkendt sporbarhed. Resultatet er dokumenterede kalibreringsresultater med sporbarhed for gasflowmålere til højtryk.

MEGA loop-faciliteten betjener primært producenter, der udvikler og validerer turbine-, ultralyds-, swirl-, vortex- og Coriolis-målere til højtryksapplikationer for gas. Den understøtter også transmissions- og distributionsoperatører i verifikation af installerede målere anvendt til afregning og regulatorisk rapportering. Kalibrering er nødvendig ved introduktion af nye målerdesigns, ved verifikation af ydeevne før idriftsættelse eller ved undersøgelse af afvigelser observeret under drift. Uden repræsentativ højtryksverifikation opstår øget usikkerhed i afregningsmålinger og risiko for tvister i kommerciel gasudveksling.

Kalibrering kan udføres med naturgas, biogas eller luft, hvilket sikrer, at resultaterne afspejler realistisk driftsadfærd over hele tryk- og flowområdet. Dokumenteret usikkerhed inden for det ISO 17025-akkrediterede scope giver anerkendt sporbarhed og understøtter regulatorisk dokumentation og auditprocesser. Fleksibel planlægning, herunder drift 24/7 og mulighed for remote witnessing, bidrager til at reducere nedetid og opretholde kontinuitet i kritisk gasinfrastruktur.

Driftstryk 3–65 bar(g)
Understøtter kalibrering under reelle højtryksforhold svarende til gastransmissionssystemer.

Flowområde 120–65.000 m³/h
Muliggør kalibrering over mellemstore til meget høje flowkapaciteter anvendt i storskala infrastruktur.

Målerstørrelser 2″–60″
Muliggør kalibrering af målere fra små til meget store diametre anvendt i transmissions- og industrielle gasnetværk.

Udvidet usikkerhed 0,13–0,22 %
Angiver defineret kalibreringsusikkerhed inden for det ISO 17025-akkrediterede scope under DANAK reg. nr. 9.

Flere lukkede kalibreringskredsløb
Omfatter dedikerede højtryks lukkede kredsløb, der muliggør passende konfiguration til forskellige målerstørrelser og flowområder.

Kalibreringsmedier
Understøtter kalibrering med luft, naturgas og biogas, hvilket muliggør repræsentativ test i overensstemmelse med faktisk anvendelse.

Lukket kredsløbskonfiguration
Drives som et lukket højtrykssystem, der muliggør kontrolleret gascirkulation under stabile og reproducerbare kalibreringsforhold.

Målerlinje i stor diameter
Indeholder en udvidet målerlinje, der muliggør installation af store målere og repræsentative monteringsforhold under kalibrering.

Længdekompensering
Giver aksial fleksibilitet i målerlinjen for at håndtere installationstolerancer og realistisk mekanisk adfærd.

Overvågnings- og sammenligningssystemer
Registrerer løbende målinger mellem testmåleren og arbejdsstandarder for at sikre kontrollerede kalibreringsforhold.

Kontinuerlig driftstilgængelighed
Understøtter planlagte og tidskritiske kalibreringsbehov gennem drift 24/7.

ISO/IEC 17025-akkreditering
MEGA loop-faciliteten er akkrediteret efter ISO/IEC 17025 af DANAK under reg. nr. 9. Kalibreringsaktiviteter udføres inden for det godkendte scope, og resultater udstedes med dokumenteret måleusikkerhed.

DANAK reg. nr. 9
DANAK-akkreditering reg. nr. 9 definerer det anerkendte kalibreringsscope for højtryksmåling af gasflow i faciliteten.
